“風速8m/s穩態測試啟動，注意監測無人機升力數據！"風洞實驗室里，測試工程師周工的指令剛落，試驗段內的植保無人機模型便在均勻氣流中保持懸停姿態。控制臺屏幕上，升力、阻力、姿態角等數據實時跳動，研發工程師吳工緊盯曲線變化，不時在筆記本上記錄。這一幕，是通用風洞服務低空裝備研發的日常場景。無需定制化改造，通用風洞憑借標準化的風場模擬能力，成為多數低空裝備從設計原型到量產落地的必經測試環節，撐起了低空裝備研發的基礎測試體系。
通用風洞，即具備標準化風場參數（風速范圍3-50m/s、湍流強度≤0.1、風場均勻度偏差≤1%）的基礎測試設備，可滿足植保無人機、小型巡檢機、輕型eVTOL等多數低空裝備的核心氣動測試需求。其核心價值在于為不同類型的低空裝備提供統一、可控、可重復的測試環境，驗證基礎氣動性能、排查共性設計缺陷，為研發優化提供可靠的數據支撐。
基礎性能驗證：為低空裝備筑牢“飛行根基"
任何一款低空裝備的研發，首要任務是驗證基礎氣動性能——升阻比、穩定性、續航相關的氣動效率，這些核心指標的初始驗證，都能在通用風洞中完成。
“我們這款新型植保無人機，理論設計升阻比3.5，但實際戶外試飛續航總達不到預期，麻煩幫我們?cè)谕ㄓ蔑L(fēng)洞里測測真實氣動數據。"吳工將無人機模型固定在風洞氣動天平上，向周工說明需求。周工啟動設備，xian進行0-12m/s的風速梯度測試，屏幕上的升阻比曲線很快呈現清晰趨勢。
“測試結果出來了，升阻比只有2.8，比理論值低20%，主要是翼型設計存在氣流分離問題。"周工指著粒子圖像測速圖，紅色的氣流分離區域在機翼中后段格外明顯，“你看，氣流在這里脫離翼面形成渦流，大幅增加了阻力。把翼型弧度從12%調整到15%，再優化機翼后緣的厚度，應該能改善。"
吳工團隊按建議修改設計后，再次進行通用風洞測試，升阻比提升至3.4，接近理論值。“要是沒有通用風洞的基礎測試，我們可能要在戶外反復試飛十幾次，既浪費時間又增加損耗。"吳工感慨道。對于多數低空裝備而言，通用風洞的基礎性能測試，就像“研發入門考試"，只有通過這一關，才能進入后續的場景化優化階段。
共性缺陷排查：規避低空飛行的“通用風險"
低空裝備飛行中，旋翼下洗氣流干擾、機身氣動阻力過大、側風穩定性不足等，是各類機型都可能遇到的共性風險。通用風洞通過標準化風場模擬，能精準排查這些共性缺陷，提前規避飛行安全隱患。
某輕型eVTOL研發團隊就曾借助通用風洞解決了側風穩定性問題。“戶外試飛時，遇到6m/s側風，機身橫滾角就超過8°，存在失控風險。"研發主管鄭工帶著eVTOL模型找到周工，“我們懷疑是機身氣動布局的問題，但沒法確定具體原因。"
周工啟動通用風洞的側風測試模式，將側風角度從0°逐步調整到30°，同步記錄機身姿態數據。“問題出在機身尾部的垂直尾翼面積不足，側風作用下產生的抗?jié)L力矩不夠。"測試數據顯示，當側風達到6m/s時，垂直尾翼產生的抗?jié)L力矩僅為需求值的65%。“把垂直尾翼面積增加20%，再測試看看。"
優化后的eVTOL在通用風洞中完成測試，6m/s側風下橫滾角控制在±3°以內，滿足安全要求。“這些共性的氣動缺陷，不管是無人機還是eVTOL，都有可能遇到。通用風洞的標準化測試，能幫我們快速找到問題根源，不用為每個機型單獨設計測試方案。"鄭工說。
低空裝備通用氣動風險清單：1. 旋翼-機身氣流干擾導致的升力波動；2. 機身氣動阻力過大引發的續航不足；3. 中低風速側風下的姿態失控；4. 機翼/旋翼氣動顫振隱患；5. 懸停狀態下的動力能耗過高。
量產質檢支撐：保障產品性能的“一致性底線"
當?shù)涂昭b備進入量產階段，通用風洞又成為保障產品性能一致性的關鍵工具。通過抽取量產樣機進行標準化風洞測試，可快速篩選出氣動性能不達標的產品，避免不合格產品流入市場。
某無人機生產企業的質檢負責人李工，每周都會將3-5臺量產樣機送入通用風洞測試：“我們?cè)O(shè)定的合格標準是，8m/s風速下升阻比≥3.0、側風穩定性≤±4°。只要有一項不達標，就會退回生產線重新排查。"
此前，該企業曾因未進行風洞質檢，導致一批無人機因機翼氣動參數偏差，出現續航縮水15%的問題，造成不小的經濟損失。“現在有了通用風洞的標準化質檢，產品不良率從之前的7%降到了1.2%。"李工介紹道，“通用風洞的測試流程固定、數據可比，非常適合量產階段的批量質檢，不用為不同批次產品調整測試方案。"
未來升級：通用風洞的“高效化與智能化"進階
雖然無需定制化改造，但通用風洞并非一成不變，而是朝著高效化、智能化方向升級，進一步提升對低空裝備研發的支撐能力。
周工所在的風洞實驗室，就對通用風洞進行了智能化升級：“我們加裝了自動數據采集與分析系統，測試完成后能自動生成優化建議；還實現了多機型快速換裝，從植保無人機到小型巡檢機，換裝調試時間從1小時縮短到20分鐘。"
未來，通用風洞還將融入AI算法，通過學習海量低空裝備的測試數據，自動識別不同機型的氣動設計短板；同時優化風洞能耗結構，降低運行成本，讓更多中小型低空裝備企業能負擔得起基礎測試服務。“通用風洞的核心是‘普適性’和‘可靠性’，未來的升級方向，就是在保持這兩個核心優勢的基礎上，讓測試更高效、更智能。"周工說。
結語：通用風洞，低空裝備研發的“基礎基石"
在低空裝備多元化發展的浪潮中，定制化風洞解決了極duan場景、特殊機型的個性化測試需求，而通用風洞則筑牢了研發的基礎防線。它無需復雜改造，卻能為多數低空裝備提供核心氣動性能驗證、共性缺陷排查、量產質檢支撐，是低空裝備從設計圖紙走向真實天空的“必經之路"。
從植保無人機到輕型eVTOL，從研發原型到量產產品，每一款低空裝備的平穩飛行，都離不開通用風洞的基礎賦能。隨著技術的不斷升級，通用風洞將持續發揮“普適性測試樞紐"的作用，為低空裝備產業的高質量發展提供堅實的基礎支撐。
關于我們

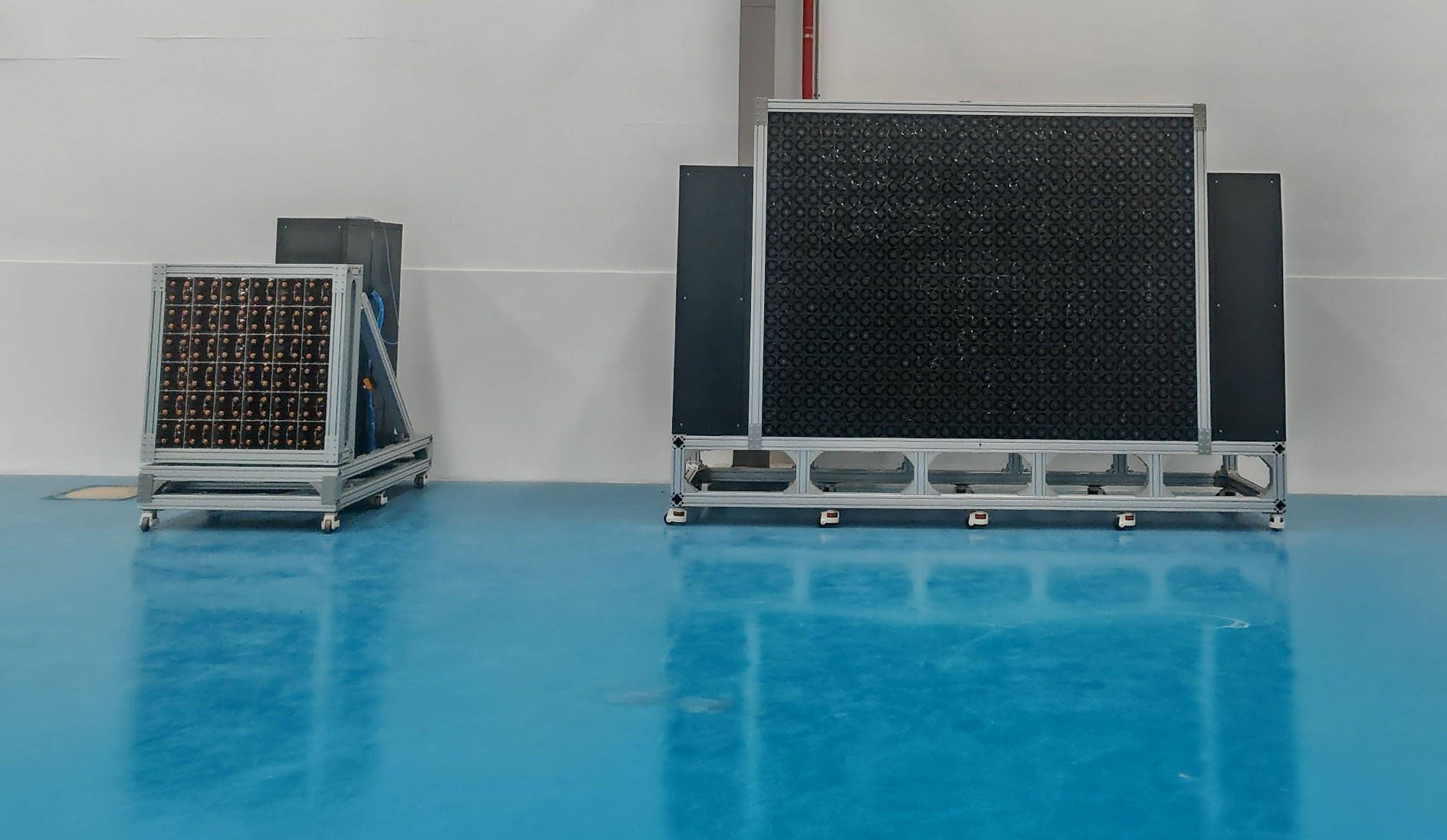

由Delta德爾塔儀器聯合電子科技大學（深圳）高等研究院——深思實驗室團隊、工信電子五所賽寶低空通航實驗室研發制造的無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置，正成為解決無人機行業抗風性能測試難題的突破性技術。
